数控车床的变速状态介绍车床依用途和功能分类
发布时间:2015-07-27 10:27:38　作者：深孔钻机床 来源:http://www.daeyang.com.cn 　阅读：次

---

     在数控车床中，液压动力站部分可作为一个模块置于机床后面。在需用尾座顶尖的大批量加工时，可加装液压尾座顶尖系统，使之成为另一个可操作模块，共用同一液压动力系统。

    在加工中，当程序运行至需要进行变速状态时，数控系统先发出停车信号，然后程序发出控制信号使液压泵起动供油，同时液压系统的电磁阀根据控制信号进行吸合，向变速油缸供油，使活塞杆伸出或退回，推动拨叉使齿轮进行变速，当齿轮移动到位后，凸轮触动微动开关，反馈信号至数控系统，则变速结束，程序继续向下运行执行加工工件。

    主轴变速模块安装在主轴箱上，其由支架、油缸及油管、微动开关等组成。支架长宽尺寸与主轴箱顶部尺寸相同，整个主轴变速模块安装在主轴箱上面原用于安装盖板用的四个螺钉孔上，并加打定位销孔以作模块的定位。支架中部有隔板支撑，变速油缸固定在隔板上，并位于所要控制滑移的齿轮轴正上方，与导向轴同轴；油缸活塞杆位于导向轴内，与变速拨叉通过销轴联接；变速拨叉套在导向轴上，可在活塞杆的带动下沿导向轴来回移动；导向轴为中空并开有导向槽，以便活塞杆与变速拨叉联接，导向轴由销轴固定在支架上；两个齿轮变位拨叉均为向下垂直结构，分别卡在对应的滑移齿轮的变速凹槽内。

    变速时油缸供油，则活塞杆通过销轴带动滑移拨叉移动滑移齿轮，使齿轮进行变速啮合，齿轮到位后由拨叉上的凸块触动盖板上的微动开关，发出齿轮到位信号，则为变速结束。

    机床（英文名称：machine tool）是指制造机器的机器，亦称工作母机或工具机，习惯上简称机床。一般分为金属切削机床、锻压机床和木工机床等。现代机械制造中加工机械零件的方法很多：除切削加工外，还有铸造、锻造、焊接、冲压、挤压等，但凡属精度要求较高和表面粗糙度要求较细的零件，一般都需在机床上用切削的方法进行最终加工。机床在国民经济现代化的建设中起着重大作用。

    车床是主要用车刀对旋转的工件进行车削加工的机床。在车床上还可用钻头、扩孔钻、铰刀、丝锥、板牙和滚花工具等进行相应的加工。车床主要用于加工轴、盘、套和其他具有回转表面的工件，是机械制造和修配工厂中使用最广的一类机床。

    车床的分类车床依用途和功能区分为多种类型。

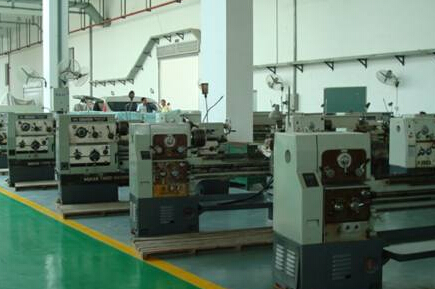

    普通车床的加工对象广，主轴转速和进给量的调整范围大，能加工工件的内外表面、端面和内外螺纹。这种车床主要由工人手工操作，生产效率低，适用于单件、小批生产和修配车间。

    转塔车床和回转车床具有能装多把刀具的转塔刀架或回轮刀架，能在工件的一次装夹中由工人依次使用不同刀具完成多种工序，适用于成批生产。

    自动车床能按一定程序自动完成中小型工件的多工序加工，能自动上

    下料，重复加工一批同样的工件，适用于大批、大量生产。

    多刀半自动车床有单轴、多轴、卧式和立式之分。单轴卧式的布局形式与普通车床相似，但两组刀架分别装在主轴的前后或上下，用于加工盘、环和轴类工件，其生产率比普通车床提高3～5倍。

    仿形车床能仿照样板或样件的形状尺寸，自动完成工件的加工循环，适用于形状较复杂的工件的小批和成批生产，生产率比普通车床高10～15倍。有多刀架、多轴、卡盘式、立式等类型。

    立式车床的主轴垂直于水平面，工件装夹在水平的回转工作台上，刀架在横梁或立柱上移动。适用于加工较大、较重、难于在普通车床上安装的工件，一般分为单柱和双柱两大类。

    铲齿车床在车削的同时，刀架周期地作径向往复运动，用于铲车铣刀、滚刀等的成形齿面。通常带有铲磨附件，由单独电动机驱动的小砂轮铲磨齿面。

    专门车床是用于加工某类工件的特定表面的车床，如曲轴车床、凸轮轴车床、车轮车床、车轴车床、轧辊车床和钢锭车床等。

    联合车床主要用于车削加工，但附加一些特殊部件和附件后，还可进行镗、铣、钻、插、磨等加工，具有“一机多能”的特点，适用于工程车、船舶或移动修理站上的修配工作。
